大家平時接觸的各種電子設備，比如家里的電視機，電腦，空調，智能音響等，基本上都會有顯示燈這個東西，當你打開設備時，顯示綠燈，當你關閉設備以后，會顯示紅燈。
光想實現這個功能是特別簡單的，大家一定都會設計出來，其實只需要單片的兩個引腳分別控制兩個LED的電平就可以實現。
但是很多情況下，公司為了節省成本，會去選擇那些特別便宜的小單片機，這時我們只能盡力將每個引腳的功能都發揮到極致。因此就遇到了下面的問題，如果剩下一個單片機引腳了，還要去控制兩個LED的四種顯示狀態，該怎么辦？

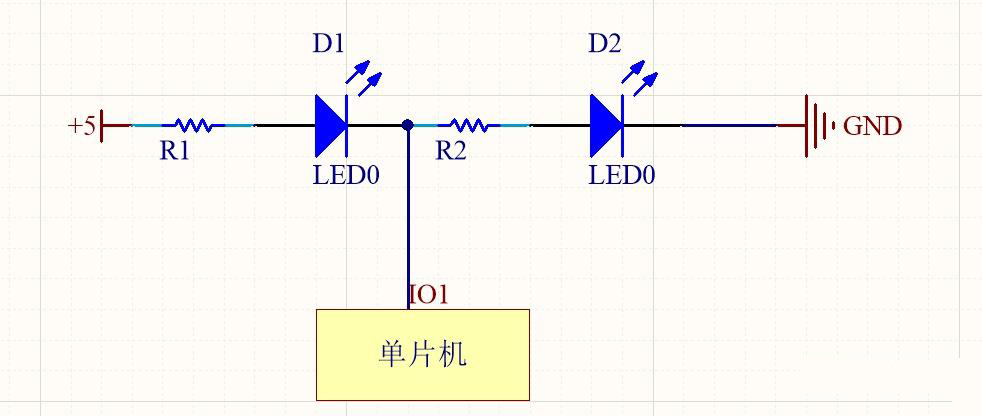

給大家先展示一個可以實現這個功能的原理圖，大家可以自己先縷一縷。
D1亮D2滅
通過這個圖可以清晰明了的看出，當單片機的引腳IO1輸出一個低電平0V時，5V電經過電阻R1，LED等D1流入單片機，形成回路，LED等D1亮起，D2由于沒有電流回路因此實現了D1亮D2不亮。

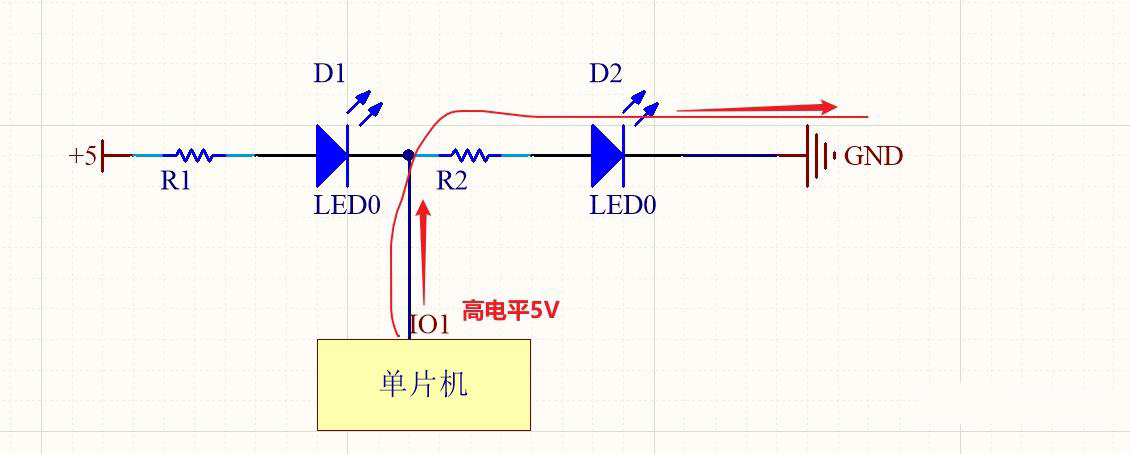

D1滅D2亮
通過上圖的分析，想必大家對這個已經很容易就能分析出來，當單片機輸出一個高電平5V，經過電阻R2，LED燈D2，進入GND形成回路，此時D2亮，由于D1沒有GND因此電流不能流出，不能形成回路，便實現了D1滅D2亮這個功能。

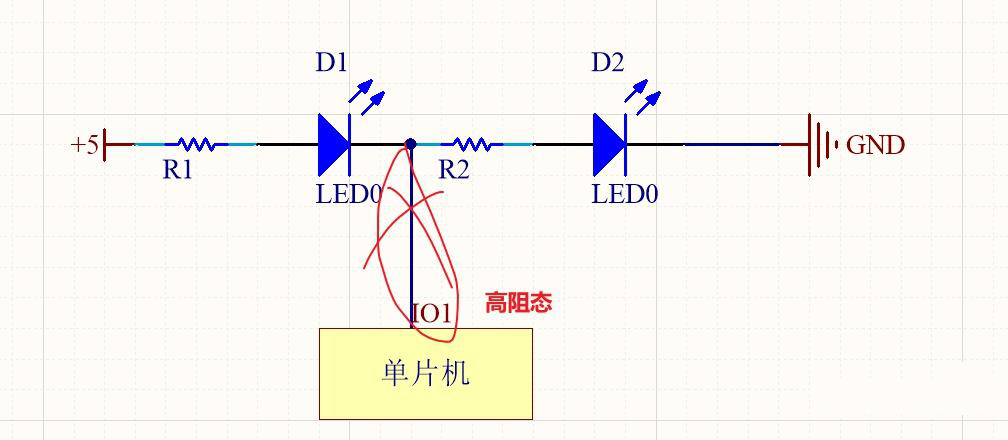

D1D2全滅
對于前面兩個功能的實現大多數人應該都能想到，那么后面兩種功能怎樣實現的呢？當需要兩個LED燈D1,D2都滅時，我們需要將單片機引腳IO1設為高阻態，這樣想要LED燈D1,D2就會都達不到導通條件，因此一個也不會亮，這樣便實現了一個IO口控制兩個燈滅。

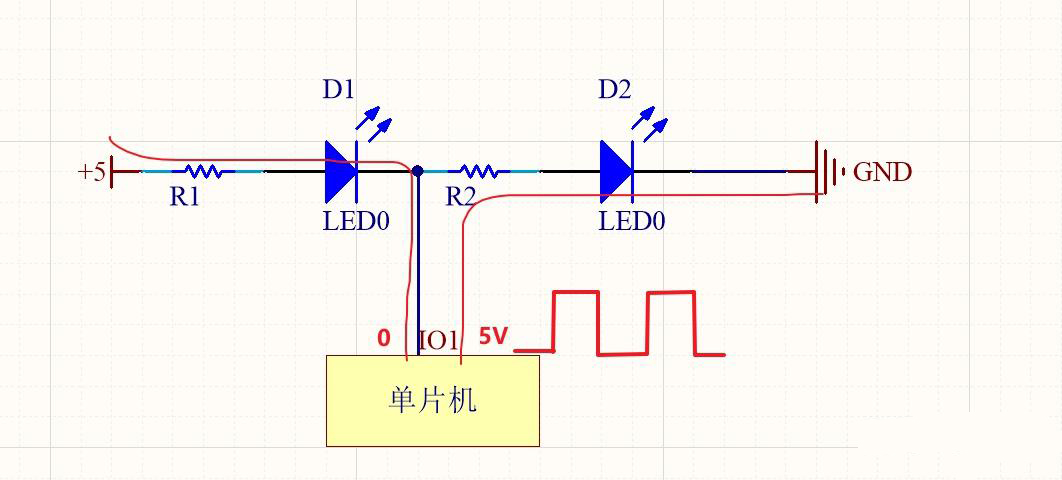

D1D2全亮
兩個燈全滅實現以后，大家一定對于怎樣實現兩個燈全亮非常期待，從圖中可以看出，當單片機輸出低電平0V時，LED燈D1亮，當單片機IO口輸出5V時LED燈D2亮，那么只要單片機的IO口輸出低電平和高電平的頻率足夠快，兩個LED燈交替閃爍，達到微秒級，毫秒級，由于人的視覺暫留特點，給人的感覺便是兩個LED燈常亮。
