S8050是一款NPN外延硅晶體管，具有低電壓和高電流能力。S8050小功率NPN型硅管是電路硬件設計常用半導體三極管型號之一。
S8050參數與管腳圖
低電壓、高電流NPN晶體管
小信號晶體管
最大功率:2瓦
最大DC電流增益(hFE)為400
連續集電極電流(IC)為700毫安
基極-發射極電壓(VBE)為5V
集電極-發射極電壓(VCE)為20V
集電極-基極電壓(VCB)為30V
高電平用于推挽配置doe類放大器

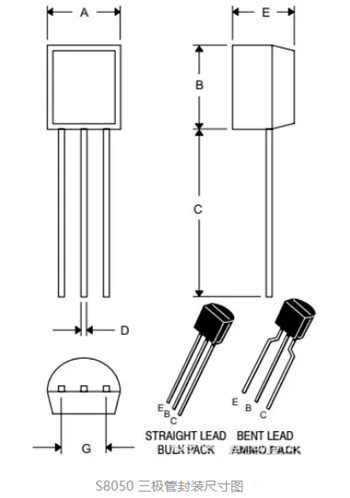

To-92封裝

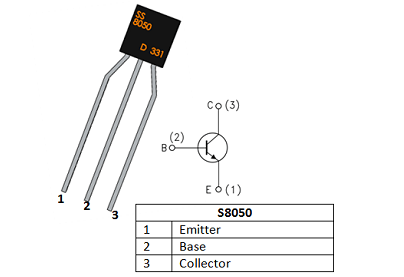

S8050引腳功能配置：
Emitter，發射極，電流通過發射極流出
Base，基極，控制晶體管的偏置
Collector，集電極，電流通過集電極流入
S8050三極管主要包含三個端子，即發射極、基極和集電極，用于與電子電路的外部連接，三個端子在摻雜濃度方面是不同的。
其中發射極是高度摻雜的，基極是輕摻雜的，而集電極是中摻雜的。前者控制電子數量，后者從基極收集電子數量。一個端子的小電流用于控制其他端子的大電流。
三極管s8050采用小功率封裝，體積小巧，功耗低。這使得它在各種電路中得到了廣泛的應用。例如，它可以用于音頻放大器、電源電路、電壓穩定器等電路中，有效地提高了電路的效率和性能。
