誤差放大器使用跨導放大器的傳遞函數是怎么樣的？

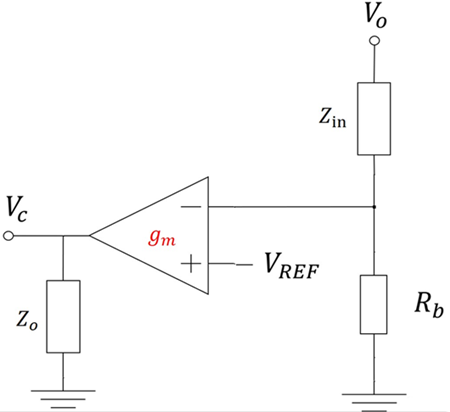

先看基本電路圖：
首先需要注意一點，跨導放大器的虛短此時就不成立了，不過其輸入阻抗也是很大的（這點值得商榷，一些跨導放大器的芯片也并不是很大，有的只有幾十K，有的幾百K）。
有資料顯示把跨導放大器的輸入阻抗當作無窮大來建模的，所以也就能用“虛斷”的概念。
假定跨導放大器的輸入阻抗無窮大，那么我們很容易求得上面這個跨導放大器的傳遞函數。

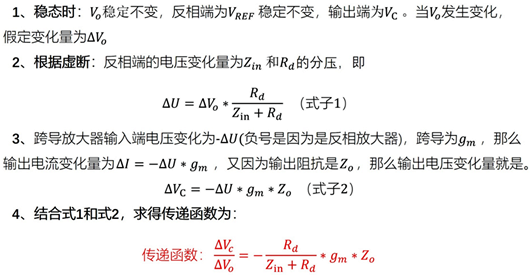

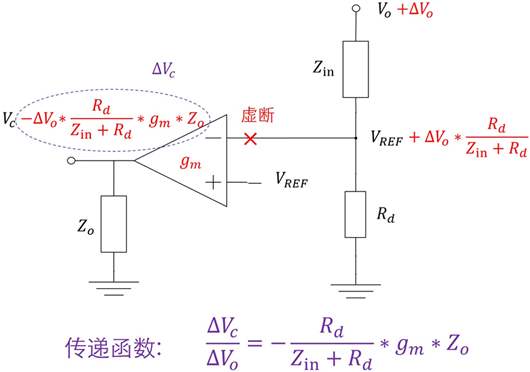

求解過程如下圖：
這個式子能看出什么？
1、分壓反饋網絡的兩個電阻對環路都有影響
Zin和Rd分別對應分壓反饋網絡的上下兩個電阻，傳遞函數有這兩個參數，所以兩個電阻都對環路有影響
2、實際電路中，補償電路就是Zo
