耦合電容和旁路電容
耦合電容（uF級）：下圖是一個最簡單的阻容耦合型的共射放大電路，C1和C2就是耦合電容，我們都知道電容的作用是通交隔直，因為我們放大的是交流信號；
直流信號只是用來確定靜態工作點，所以直流信號不會隨著放大電路傳遞下去，穩定了多級放大電路的靜態工作點。

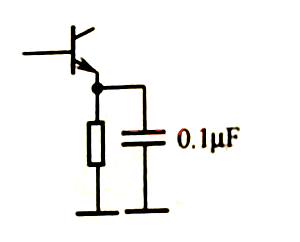

旁路電容(uF級)：下圖的電容器就是旁路電容。交流通路中短路集電結電阻Re，提高電壓放大能力。
分析方法
根據Xc=1/jwC，耦合電容和旁路電容在低頻段（取10Hz）|Xc|量級為10kΩ級別，電路中Rb和Re等也都是kΩ級別，因此分析低頻段時耦合電容和旁路電路保留；
中高頻段時，|Xc|量級為Ω甚至mΩ級別，因此容抗特別小，分析中高頻段時耦合電容和旁路電容視為短路，因此晶體管頻率響應中下限截止頻率就來源于耦合電容和旁路電容。
極間電容和分布電容
極間電容（pF級）
極間電容包括發射結電容和集電結電容，是晶體管所固有的特征。
分布電容（pF級）
分布電容存在于由兩個存在電壓差而又相互絕緣的導體間，例如，兩根傳輸線之間，每跟傳輸線與大地之間，都是被空氣介質隔開的，所以，也都存在著電容。
一般情況下，這個電容值很小，它的作用可忽略不計，如果傳輸線很長或所傳輸的信號頻率高時，就必須考慮這電容的作用。
分析方法
根據Xc=1/jwC，極間電容和分布電容在高頻段（取10Mhz）|Xc|量級為10kΩ級別，電路中Rb和Re等也都是kΩ級別，因此分析高頻段時極間電容和分布電路保留；
中低頻段時，|Xc|量級為MΩ級別甚至更大，因此容抗特別大，分析中低頻段時極間電容和分布電容視為斷路，因此晶體管頻率響應中上限截止頻率就來源于極間電容和分布電容。
