橋堆是四只或兩只二極管按照一定規律連接并接出引出線，進行封裝后形成的一種電子器件。

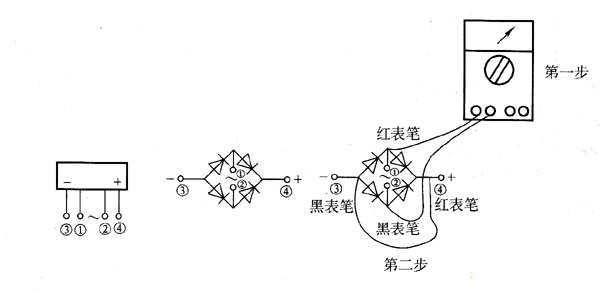

橋堆的圖形符號及檢測電路如圖所示，其中“＋”、“－”指的是整流后輸出電壓的極性，而橋堆中二極管的極性則正好與此相反。

圖 撟堆檢測

那么，需要測幾次才能確定好管子的好壞呢？如圖所示，可用“×10k”擋兩步檢查法進行檢測：第一步，測量①、②間“正”“反”向電阻，正反向阻值均應為∞；第二步，測量③、④間的正向電阻（③接黑表筆，④接紅表筆）應在3～10kΩ（此范圍視表型不同可略有不同）間，以上兩步測量均正常，則是好的。否則說明橋堆質量不佳或已損壞。分析過程如下：4只二極管中只要有1只擊穿短路或反向電阻變小，則無第一步結果。若任何1只或幾只斷路或正向阻值增大，則第二步測得的阻值會大于10kΩ。
