驅動電路

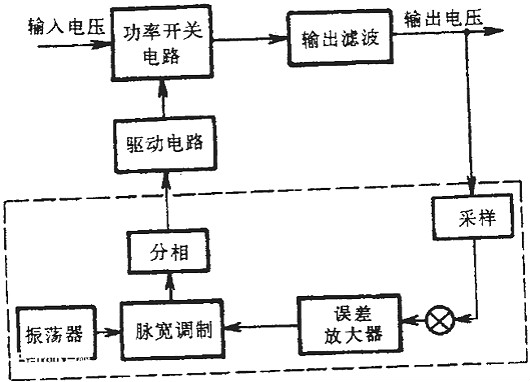

驅動電路(Drive Circuit)，位于主電路和控制電路之間，用來對控制電路的信號進行放大的中間電路（即放大控制電路的信號使其能夠驅動功率晶體管），稱為驅動電路。
驅動電路的作用：將控制電路輸出的PWM脈沖放大到足以驅動功率晶體管—開關功率放大作用。

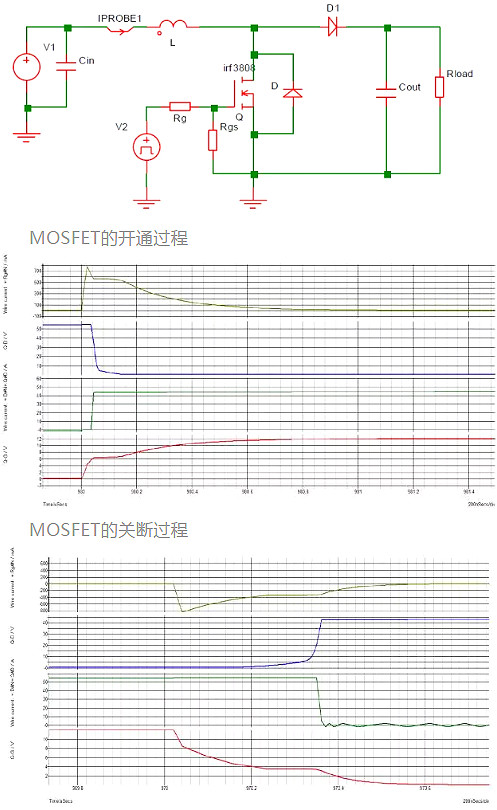

（一）MOSFET的開關過程

（二）柵極驅動電路的類型

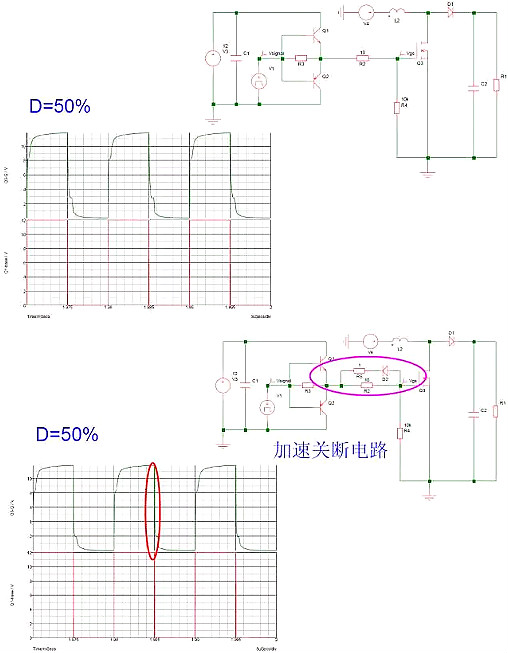

1、直接耦合型驅動電路

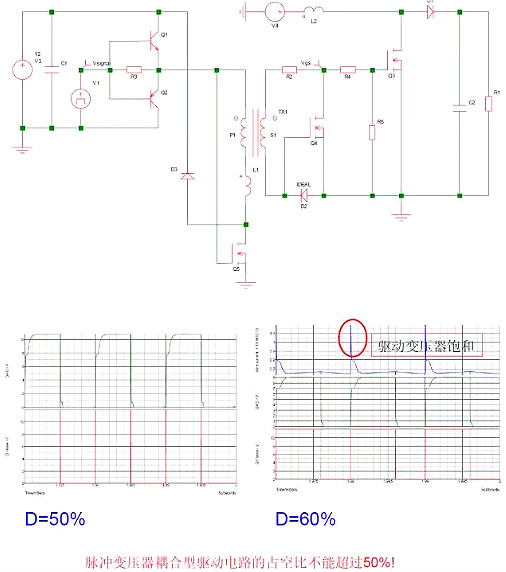

2、脈沖變壓器耦合型驅動電路

3、電容耦合型驅動電路

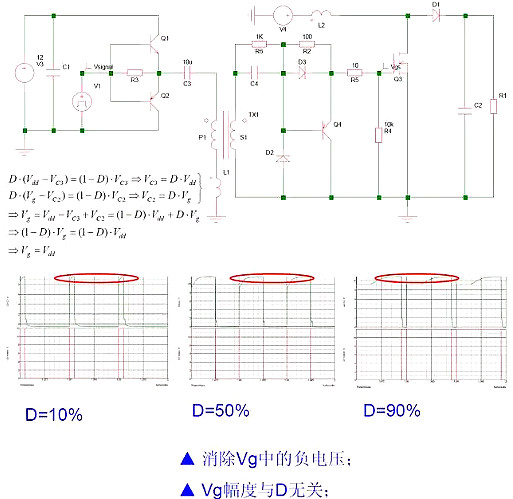

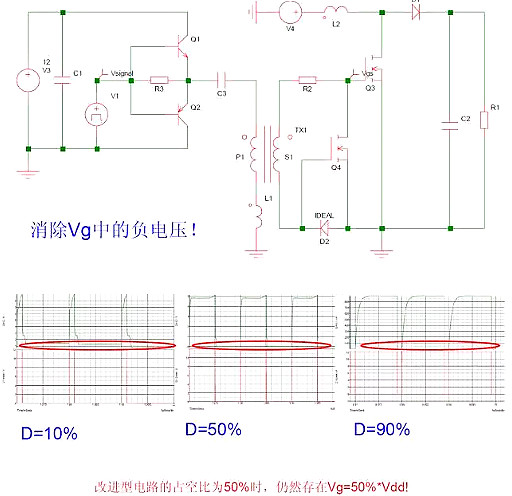

4、電容耦合型驅動電路–改進型I

5、電容耦合型驅動電路–改進型II

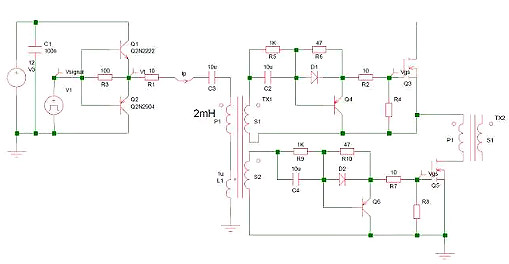

6、用于雙管正激的驅動電路

7、用于橋式變換器的驅動電路

（三）驅動電路設計中的實際問題

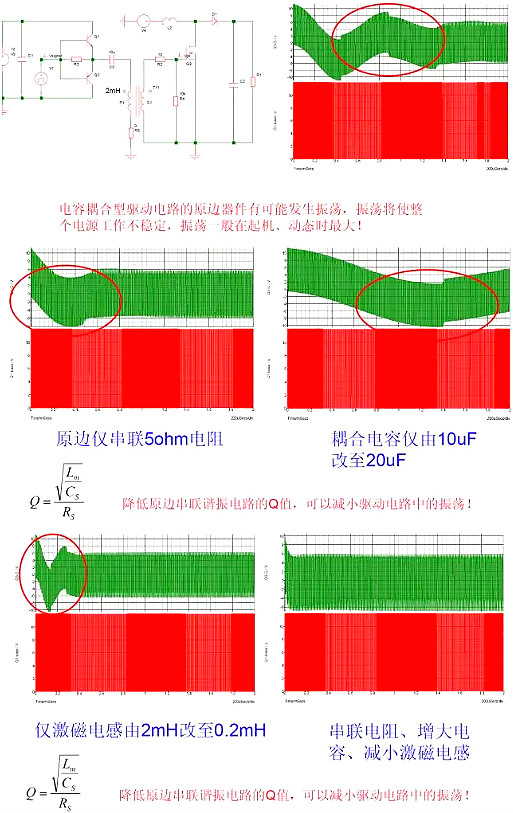

1、電容耦合型驅動電路中的振蕩

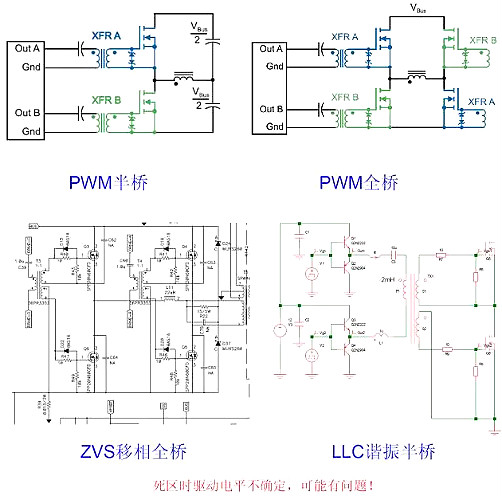

2、橋式變換器中的驅動–常用電路

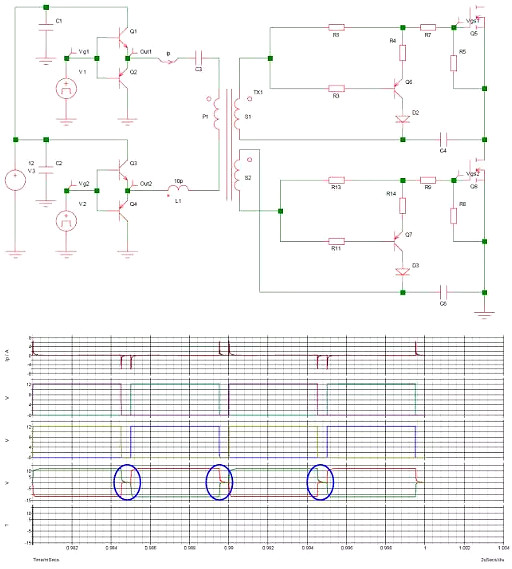

3、橋式變換器中的驅動–改進電路

驅動電路實質
驅動電路的實質是給柵極電容充放電
開通：
1.驅動電壓足夠高，一般>10V；（減小RDS(on))
2.足夠的瞬態驅動電流，快的上升沿； (加速開通）
3.驅動電路內阻抗小。 (加速開通）

關斷：
1. 足夠的瞬態驅動電流，快的下降沿； (加速關斷）
2. 驅動電路內阻抗小。 (加速關斷）
3. 驅動加負壓。 (防止誤導通）分析常見開關電源中的7種驅動電路圖解
